处理量大的回收产线，烘干设备不能小。大型光伏板除湿隧道烘箱断面宽、高度大，一次能并排走多块组件，问题也跟着来了——断面一大，热风就不容易打匀，中间和边缘温差能拉开一大截。上海冠顶工业设备有限公司（电话18051882138，官网www.shgd123.com）在大型烘箱的风道设计上做过不少摸索，大断面均风是核心难点。

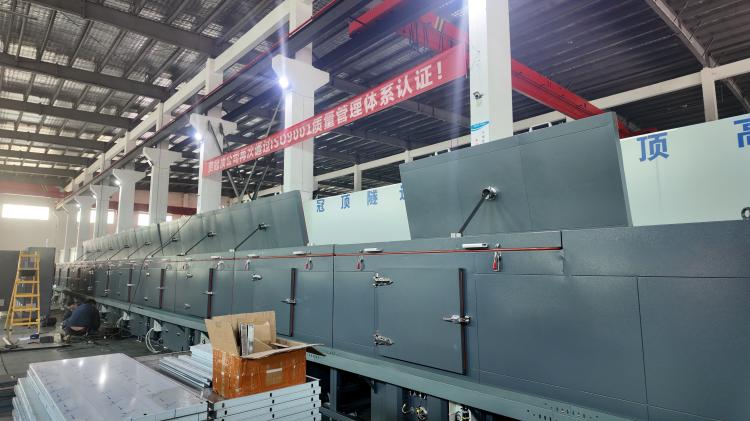

炉膛结构上，大型除湿烘箱一般做成箱式隧道，断面宽度按组件并排数量定。内壁用不锈钢板或镀锌板，外覆保温棉和彩钢板。因为断面大，顶部承重要设计好，否则长期运行顶板下挠。炉体骨架用型钢焊接，跨度大的中间加立柱支撑。

风道设计是关键。小烘箱靠一台循环风机加两侧风道就能打匀，大断面不行。常见做法是沿炉膛长度方向设多条风道，顶部布置均风板或喷嘴，热风从喷嘴吹出，在断面内形成循环。出风口和回风口的位置要错开，避免短路——风刚出来就被吸回去，中间区域没风。有些设计把风道做在炉膛侧面，从下往上吹，再从顶部回风，循环更顺畅。

循环风机的风量要够。大断面烘箱如果风量偏小，热风送不到边角，边缘温度上不去。风机风压也要匹配风道阻力，不能光看风量参数。多风机并联比单台大风机可靠——一台坏了不至于整炉停摆。

除湿系统在大型烘箱上更复杂。断面大意味着排湿点不能只设一个，要沿长度方向多点排湿，否则一端湿空气排不出去。排湿风门分区控制，前段物料刚进、含水多，排湿量大；后段接近烘干完成，排湿量减小。这种分区调节比一刀切的排湿方式节能。

温控方面，大断面烘箱热电偶不能只放一个点。断面中心、边缘、顶部、底部分别布测点，控制器取平均或分别控制对应风区。只控中心边缘偏低，只控边缘中心过热。多测点多输出比单控温区适合大设备。

输送结构上，大型烘箱多用辊道，组件并排走，辊道整排传动比网带好控制。辊距按组件尺寸定，承重要考虑多块板同时在炉。传动用集中电机加分轴，避免单根辊子卡了整线停。

密封和保温上，大设备门和检修口多，每个口都是漏热点。门封条要压紧，观察窗小而少。外壁保温层厚度按大断面散热面积算，不能照搬小烘箱的厚度。大型烘箱外壁面积大，保温做不好，车间会变成桑拿房。

维护上，大设备风道清理是大工程。设计预留风道检修口，别全焊死。风机轴承润滑、排湿风门动作列入点检。

大型除湿烘箱选型，重点看厂家做没做过大断面均风，风道设计不行，炉子越大越不好用。

参考文献

[1] 《电热干燥箱及电热鼓风干燥箱》. 国家质量监督检验检疫总局

[2] 《光伏组件回收利用 技术通则》. 国家市场监督管理总局

[3] 《"十四五"循环经济发展规划》. 国家发展和改革委员会
